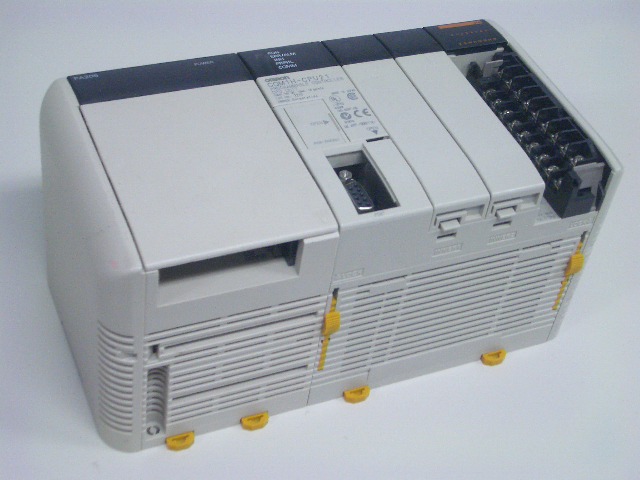

オムロン　CＱＭ１Ｈ
プログラマブルコントローラ
　形ＣＱＭ１Ｈ−ＣＰＵ＊＊　
世界初のフレキシブルパッケージ（ベースレス）を実現したＣＱＭ１をフルチューンをかけ生まれた。
ＣＱＭ１に2倍の能力を持たせた最強ＣＱＭ１として生まれたＣＱＭ１Ｈ。
フレキシブルパッケージは、現行のＣＪ１に受け継がれ後に業界スタンダードとなる。

■サポートソフト
　●ＣＸ−Programmer　　●ＣＸ−Ｏｎｅ　

■接続ケーブル１【推奨】
　●ＣＳ１Ｗ−ＣＮ２２６　（２ｍ）
　●ＣＳ１Ｗ−ＣＮ６２６　（６ｍ）
パソコン側のコネクタはＤ-SUB９ピン（ＲＳ２３２Ｃ　ＤＯＳ／Ｖ用：左から２枚目写真）、
PLC側はﾍﾟﾘﾌｪﾗﾙﾎﾟｰﾄ用専用ｺﾈｸﾀ（写真：右1,2枚目）
パソコンにRS232Cポートが無い場合は、ＵＳＢ変換ケーブルを使います。
　●ＣＳ１Ｗ−ＣＩＦ３１　

■接続ケーブル２
　●ＣＱＭ１−ＣＩＦ０１
　●ＣＱＭ１−ＣＩＦ０２
　ｱﾀﾞﾌﾟﾀCS1W-CN114
　がｾｯﾄで必要。
写真左2枚がCQM1-CIF01、右2枚がCQM1-CIF02
パソコン側のコネクタが２５ピン（ＮＥＣ　PC98用）ｏｒ９ピン（ＤＯＳ／Ｖ用）の違いだけで他は同じです。
ｱﾀﾞﾌﾟﾀCS1W-CN114（写真左1，2枚目）は
CIF01/02の小さいｺﾈｸﾀを差込、ﾐﾆﾍﾟﾘﾌｪﾗﾙの
ｺﾈｸﾀに変換するものです。

市販の２５ピン⇔９ピン変換コネクタを使えば
CIF01はCIF02になります。（写真右）

■バッテリーユニット

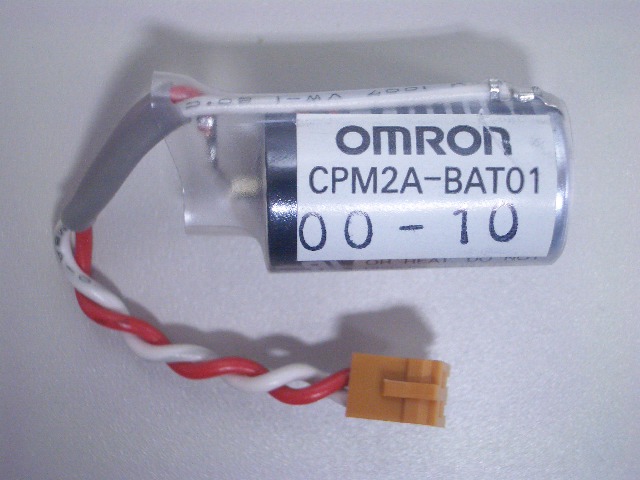

　●ＣＰＭ２Ａ−ＢＡＴ０１
　　→ＰＬＣバッテリ一覧

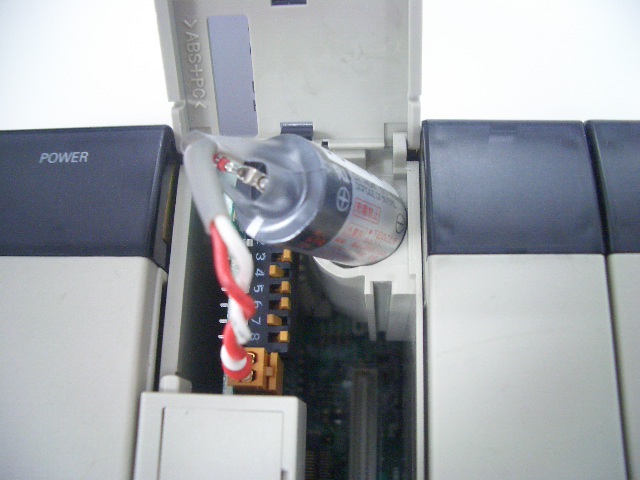

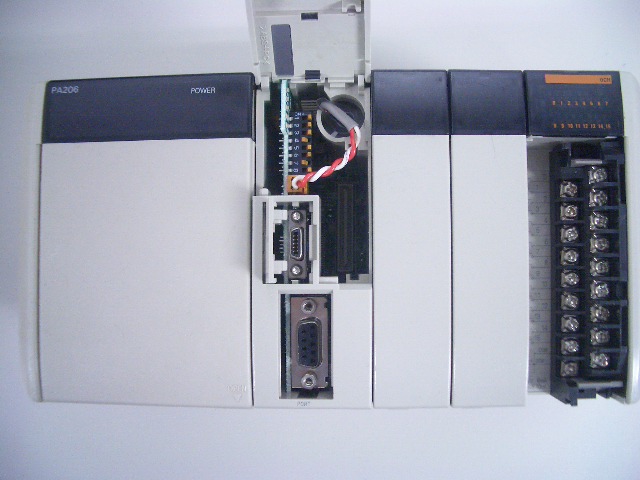

バッテリは、本体表面の上部に格納されています。
→詳細情報はこちら
